Comment creo 9.0 modifie - t - il rapidement le système de coordonnées Cao?

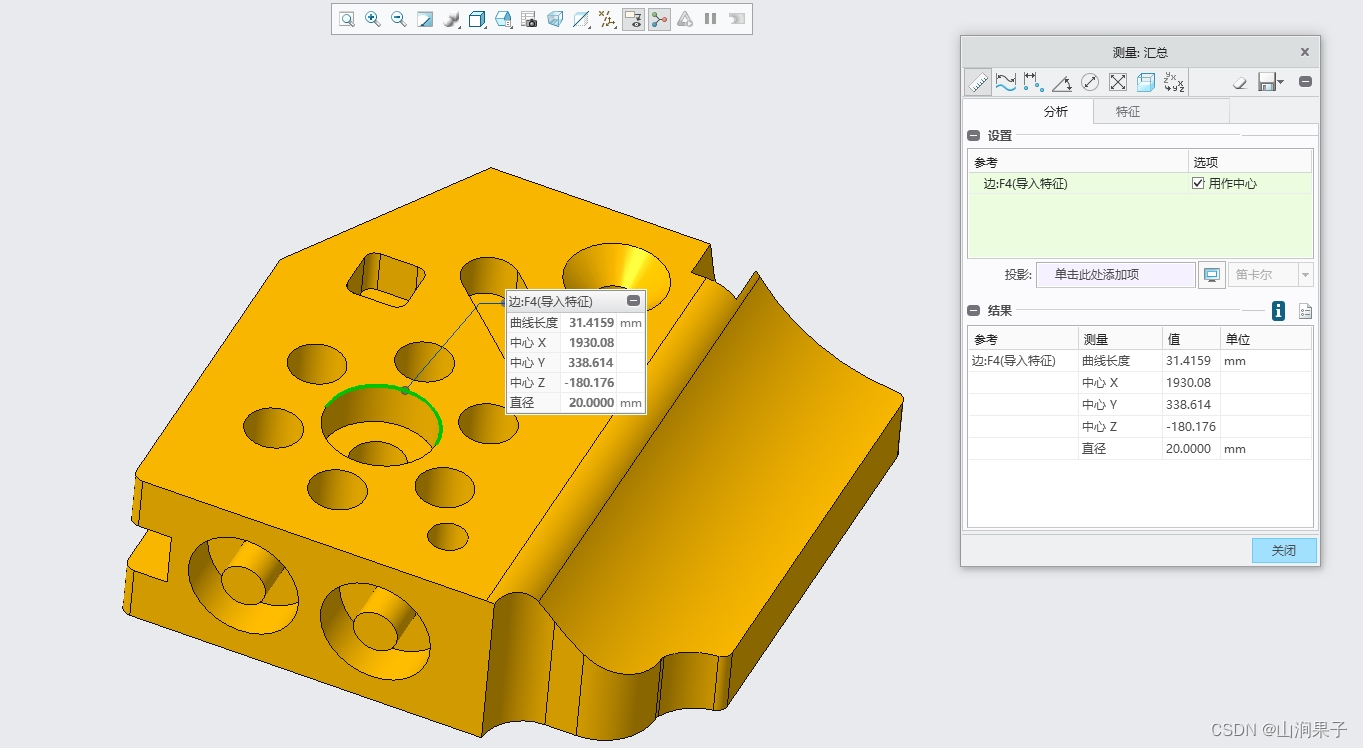

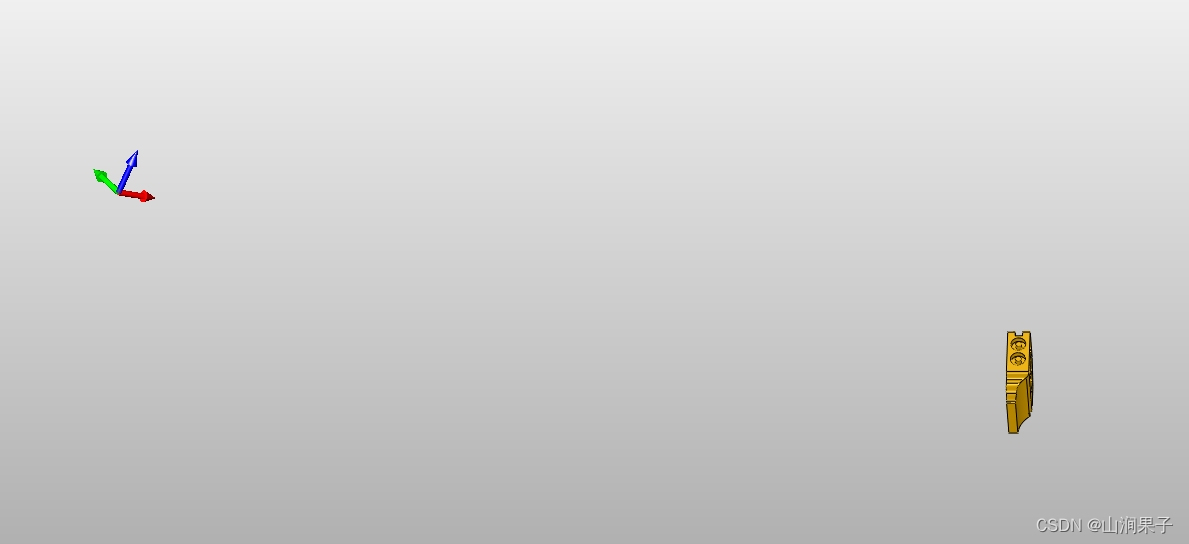

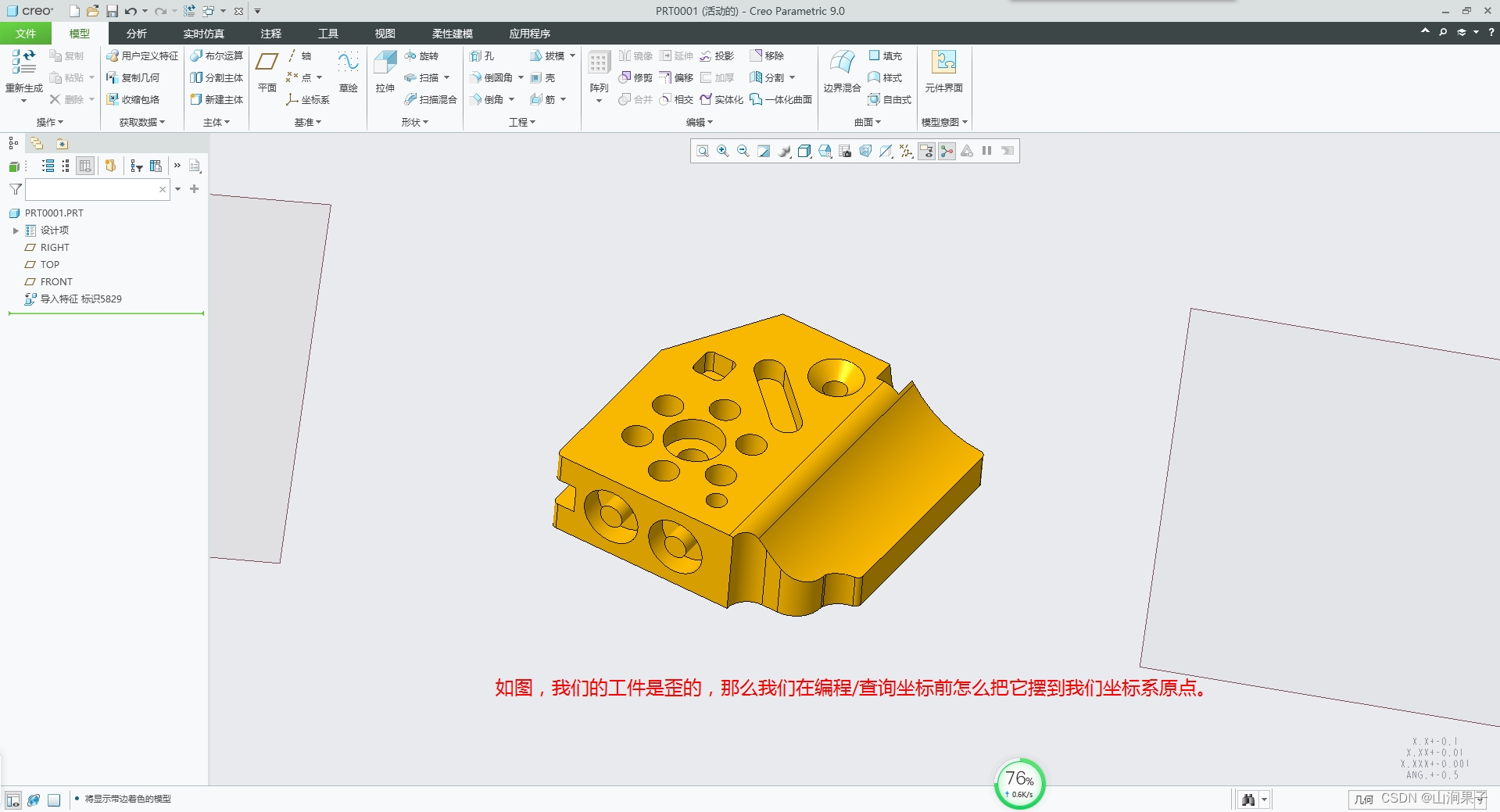

Si on en a un3DFig.,Après l'ouverture, il a été constaté que la pièce était tordue,Pas parallèle au système de coordonnées,Et l'emplacement n'est pas ce que nous voulions.Alors comment on va le mettre en place rapidement,Mettez - vous là où nous voulons.

La solution est：

InCreoRecréer un système de coordonnées,Lors de la création du système de coordonnées,Spécifier un nouveau système de coordonnées（Créer un système de coordonnées de référence）.ExporterCreoSélectionner au moment du fichier“Exportation personnalisée”Case à cocher,Et puis avec le nouveauCS0Le système de coordonnées exporte simplement le fichier comme référence.

Démonstration opérationnelle：

1.Importer un modèle

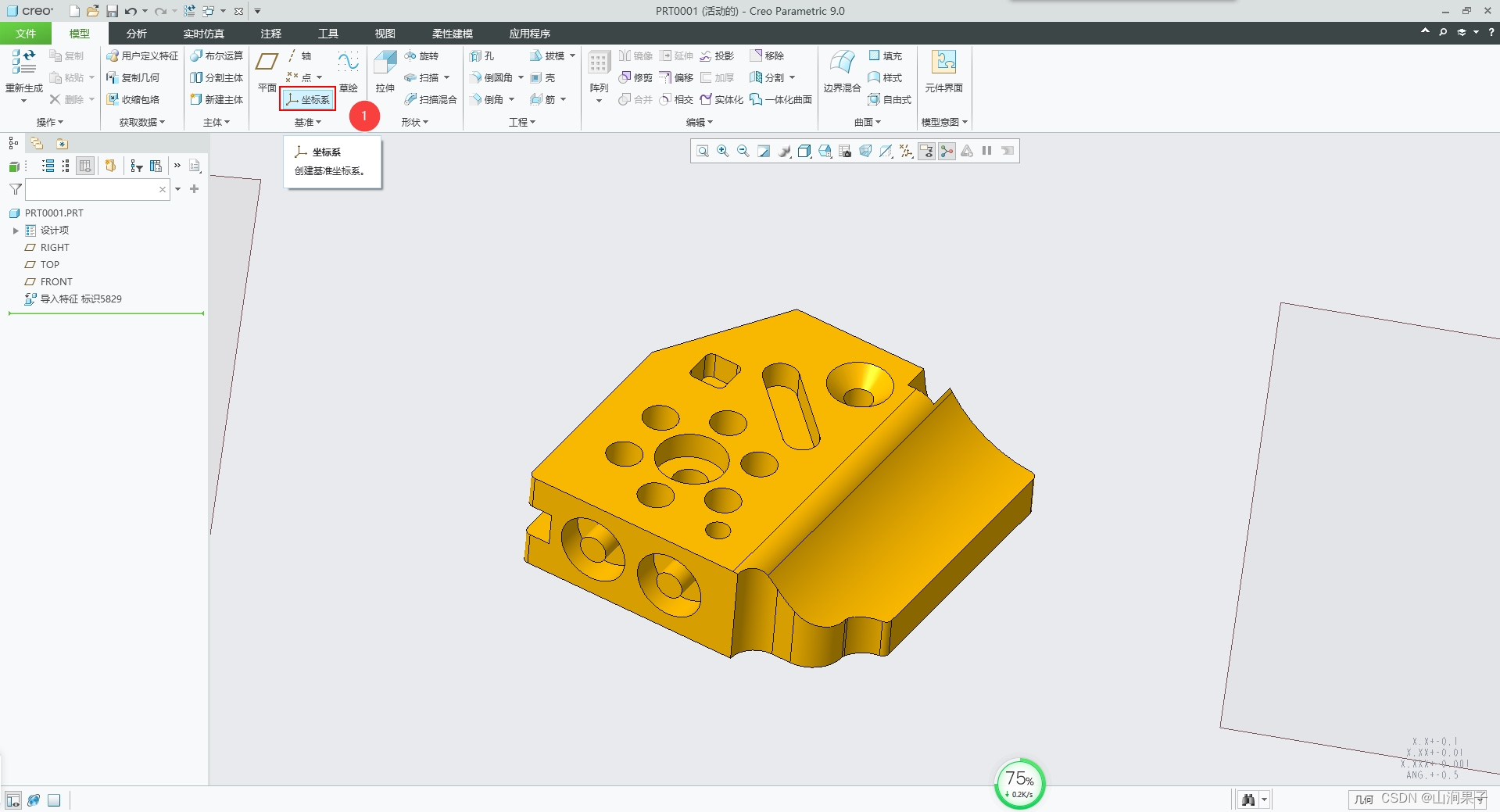

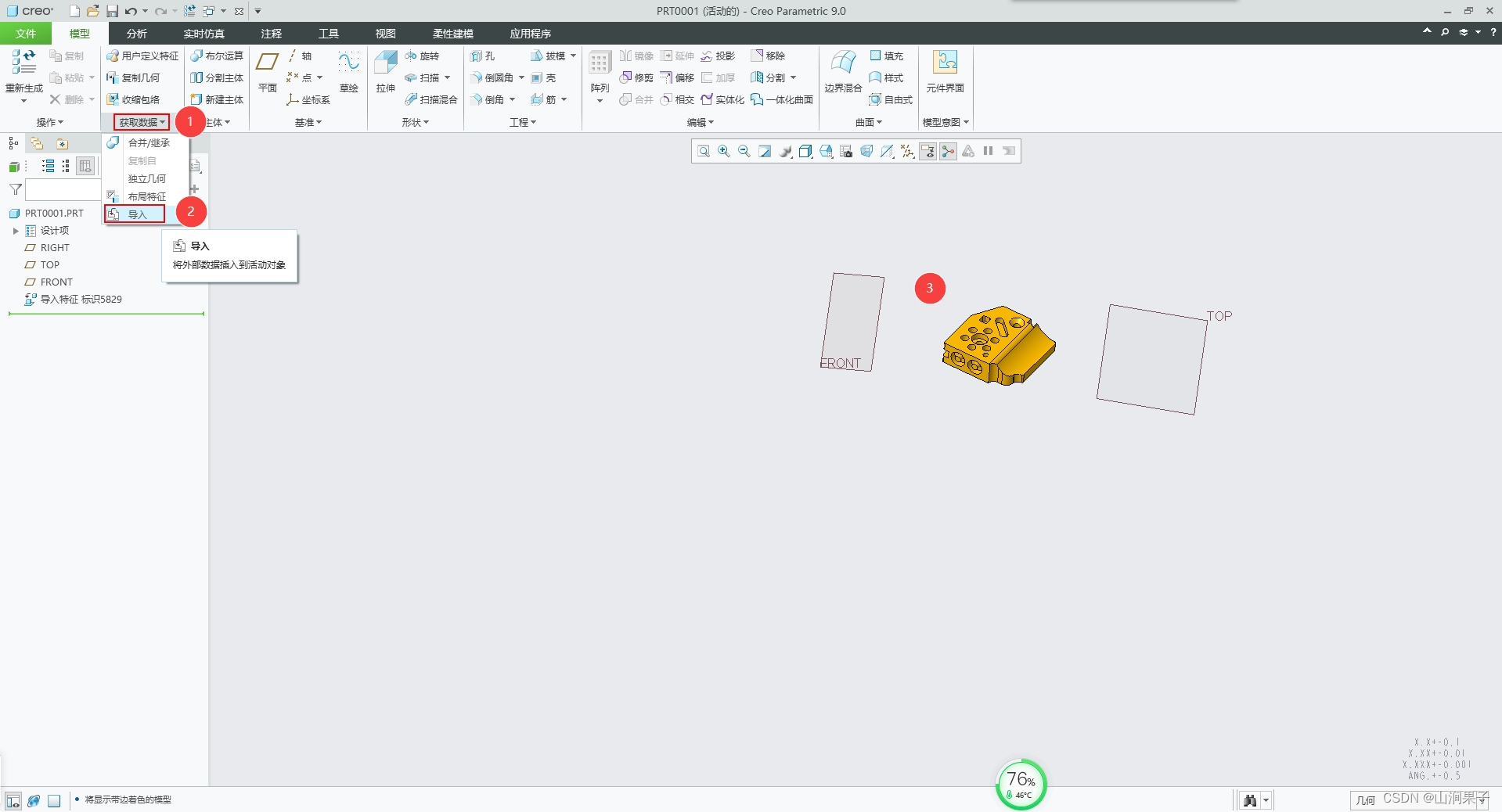

2.In“Modèle”Tabulation“Niveau de référence”Cliquez dans le Groupe*Bouton système de coordonnées,éjecter“Système de coordonnées”Boîte de dialogue, Construire un système de coordonnées de référence .

Point de connaissance：

Le système de coordonnées de référence est divisé en un système de coordonnées cartésiennes 、 Systèmes de coordonnées cylindriques et sphériques 3Type d'espèce. Les systèmes de coordonnées sont des caractéristiques de référence qui peuvent être ajoutées aux parties et aux composants , Un système de coordonnées de référence nécessite 6 Quantité de référence ,Parmi eux3 Des quantités de référence relativement indépendantes sont utilisées pour localiser l'origine ,En plus3 Les quantités de référence sont utilisées pour l'orientation du système de coordonnées .

Dans le processus de conception du produit,Souvent utiliséCreo Fonction du système de coordonnées pour déterminer l'emplacement des caractéristiques . Le chargement de certaines pièces mécaniques standard nécessite également un système de coordonnées pour déterminer l'orientation .

Mot - clé de commande：“ Système de coordonnées de référence ”

“Origine” Onglet référence utilisée pour déterminer l'origine du système de coordonnées .

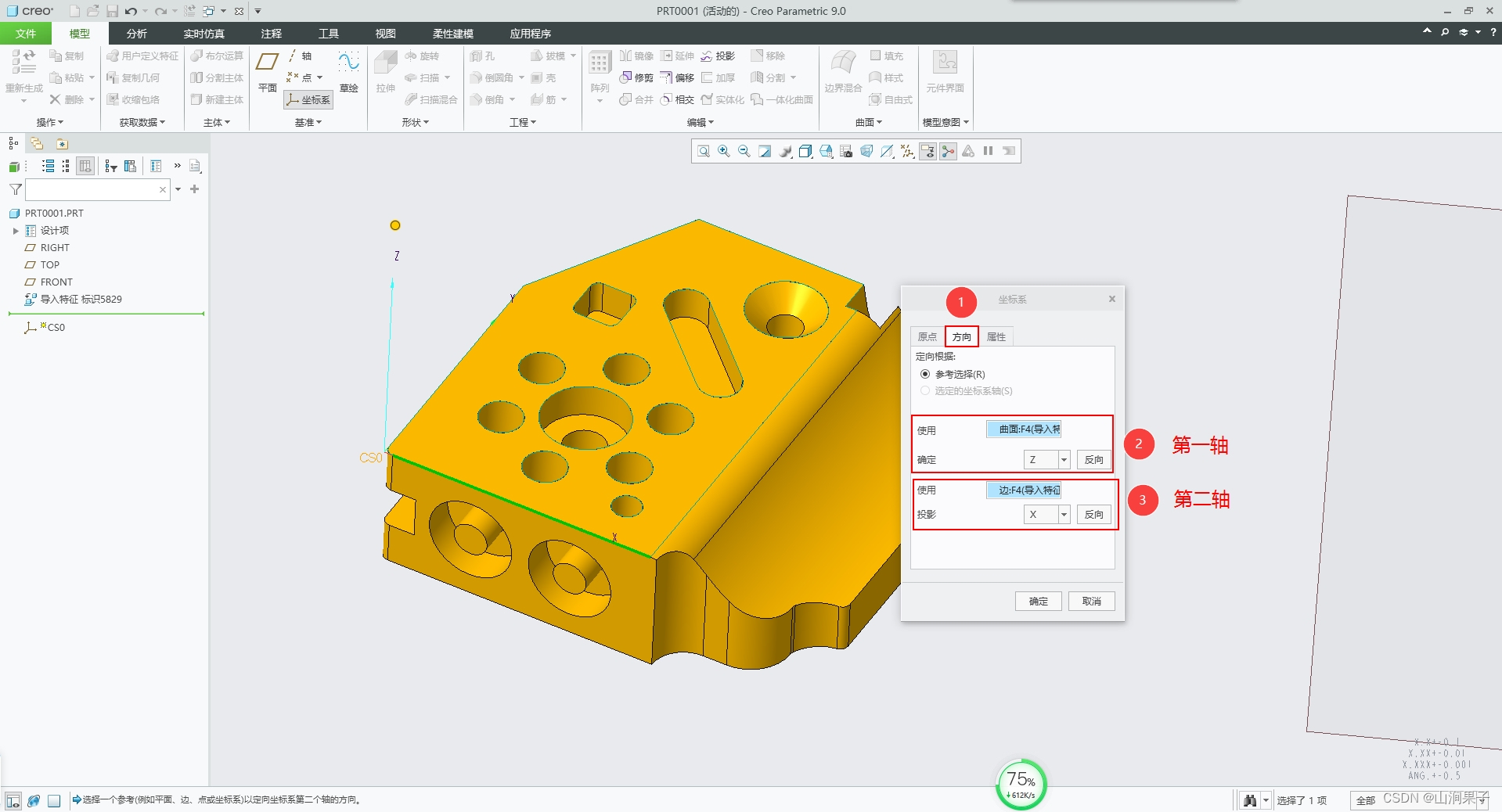

“Orientation” L'onglet détermine le système de coordonnées XAxe、YAxe、ZOrientation de l'axe. La référence pour déterminer le système de coordonnées peut être un point 、 Lignes ou faces .

“Propriétés” Onglet pour définir le nom du système de coordonnées , Et si le nom de l'affichage .

Le point peut être le point de référence , Ou un sommet sur un modèle , Bien sûr, il peut aussi s'agir de l'origine du système de coordonnées placée directement sur le plan . Créer un système de coordonnées en points , Vous devez spécifier l'orientation de deux de ces axes pour le système de coordonnées .

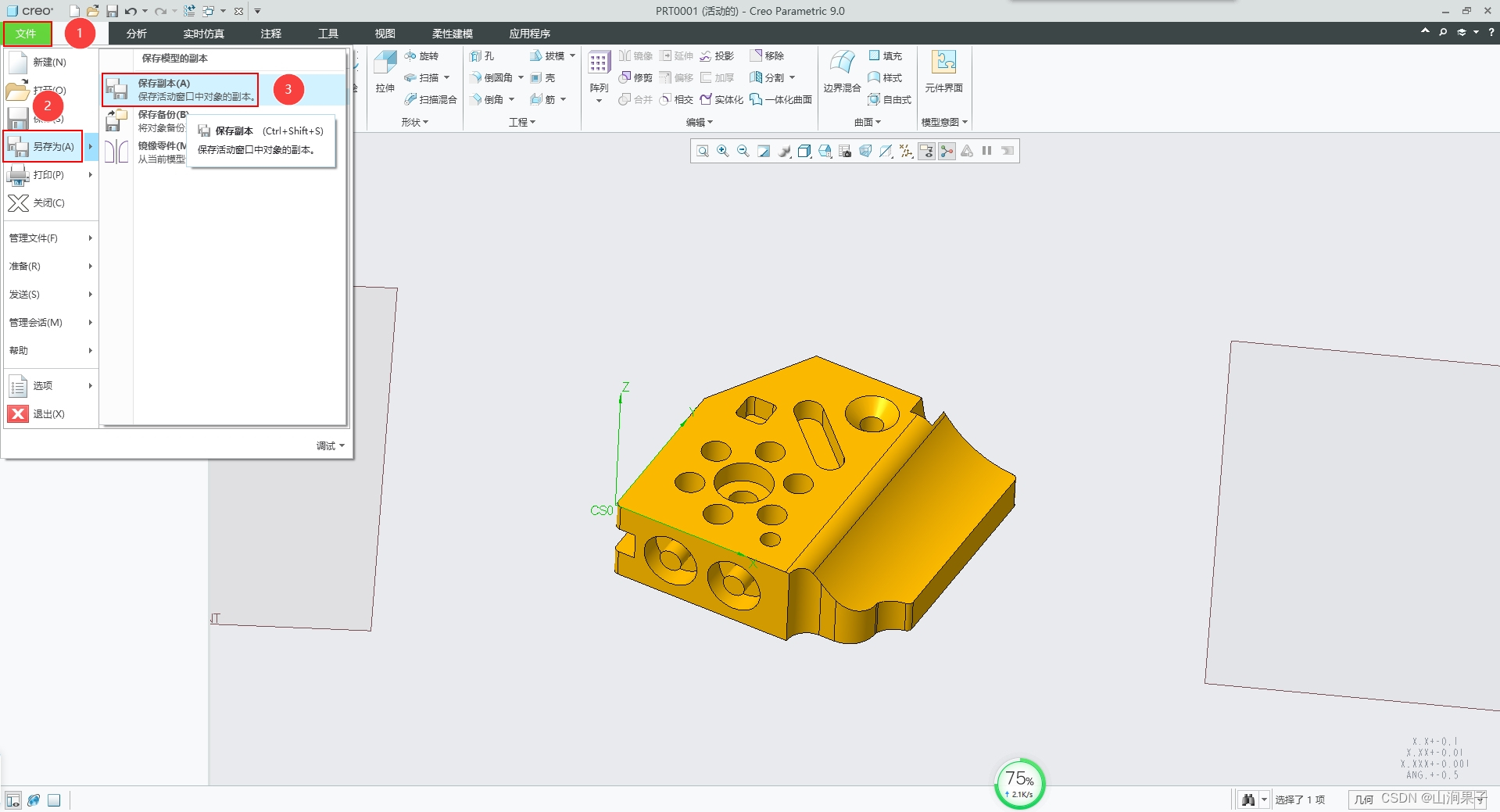

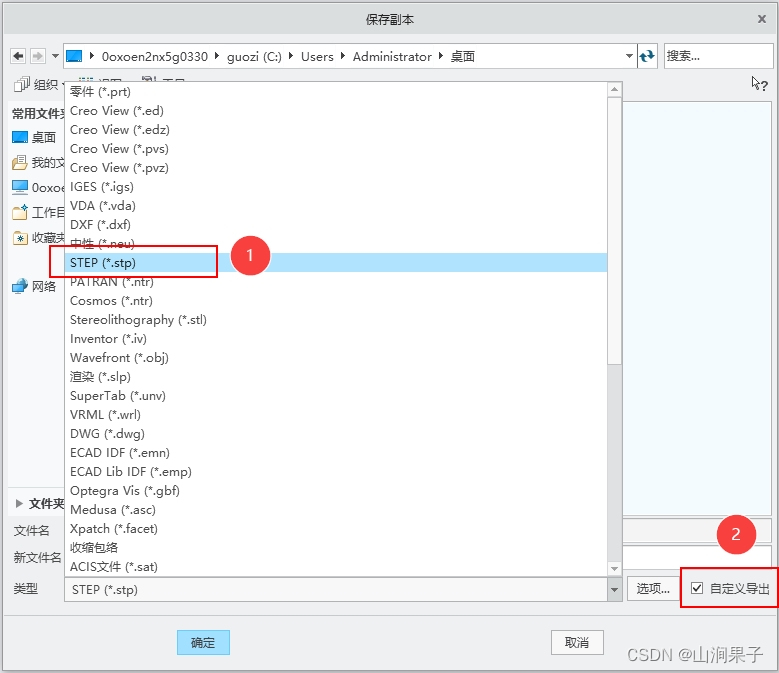

3.Sélectionner un fichier→Enregistrer sous（A）→Enregistrer la copie（A）Les ordres,C'est sorti.“Enregistrer la copie” Dans la boîte de dialogue, sélectionnez le format de fichier à exporter comme STP,Et choisir“Exportation personnalisée”Case à cocher,Cliquez sur le bouton OK,Comme le montre la figure ci - dessous.

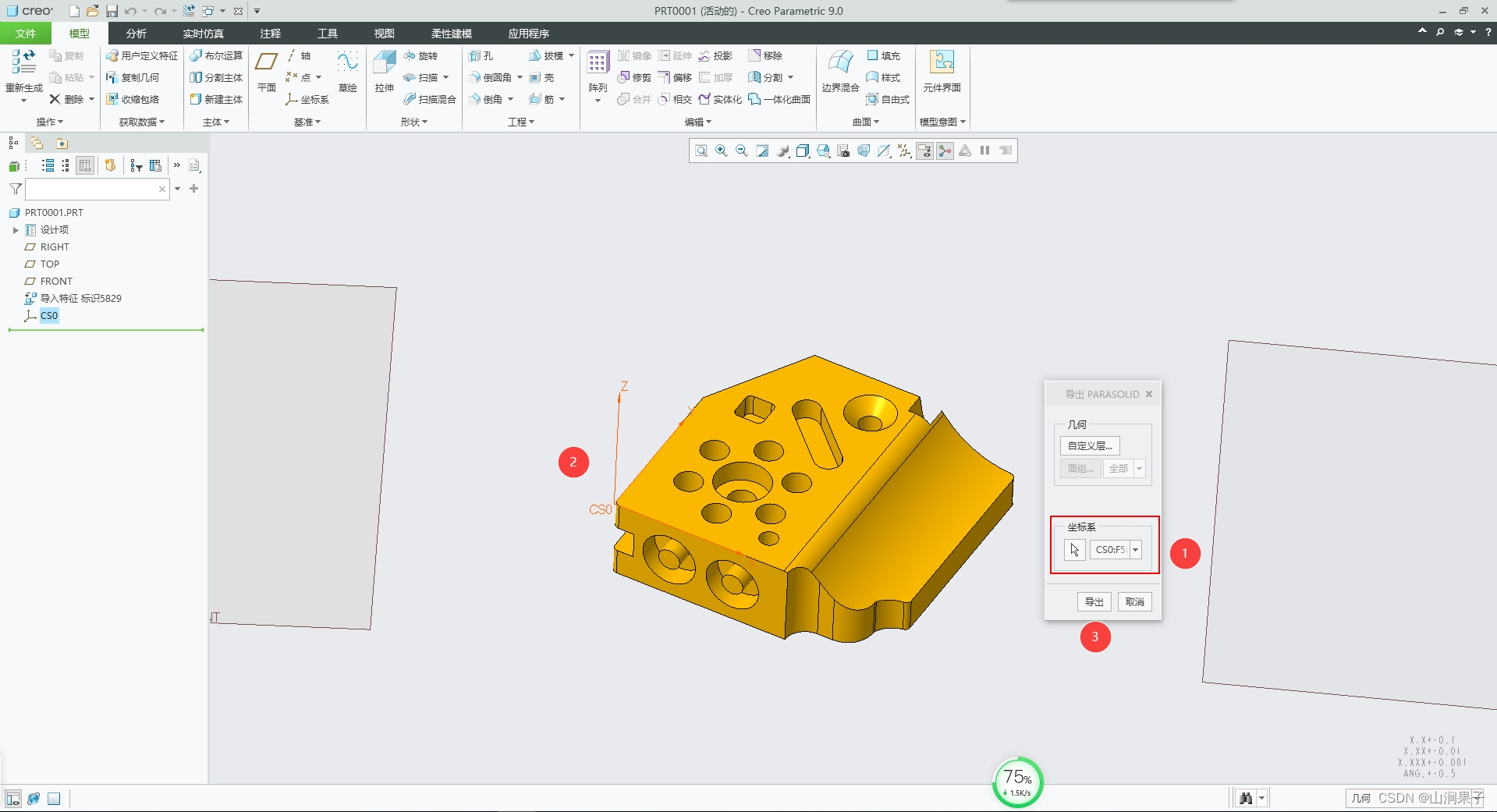

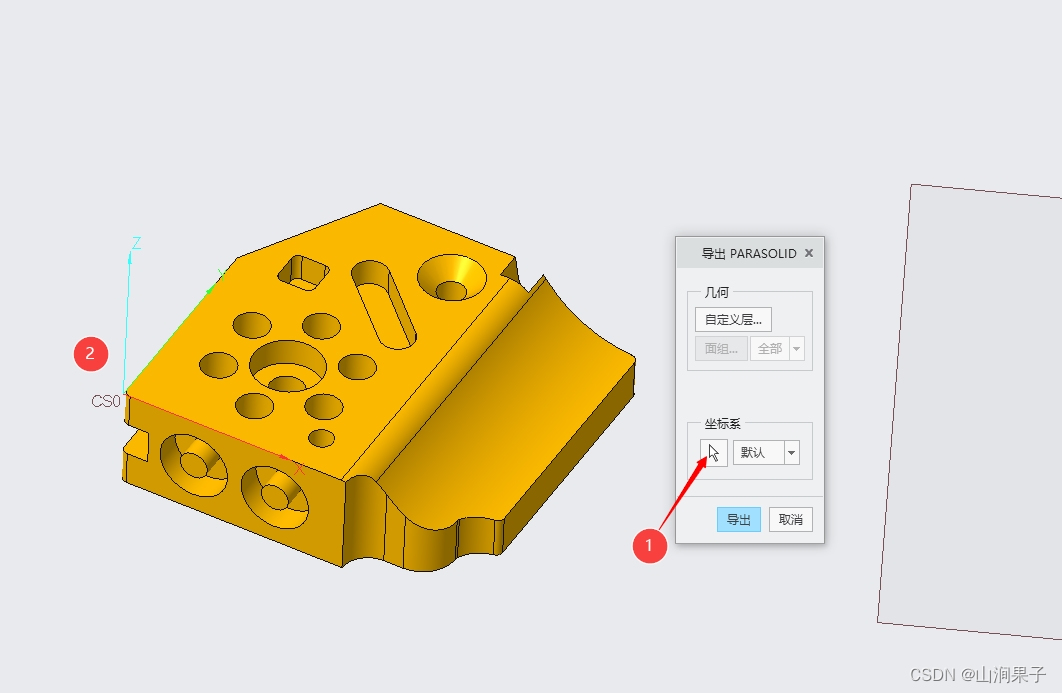

4. Ensuite, l'image suivante apparaît “ExporterSTP”Boîte de dialogue.Cliquez sur“ Sélectionner ou créer un système de coordonnées ”Boutons, Sélectionnez ensuite dans la zone graphique ou dans l'arborescence du modèle CS0 Comme système de coordonnées de référence pour l'exportation , Enfin, cliquez sur le bouton Exporter ,Exportation terminée.

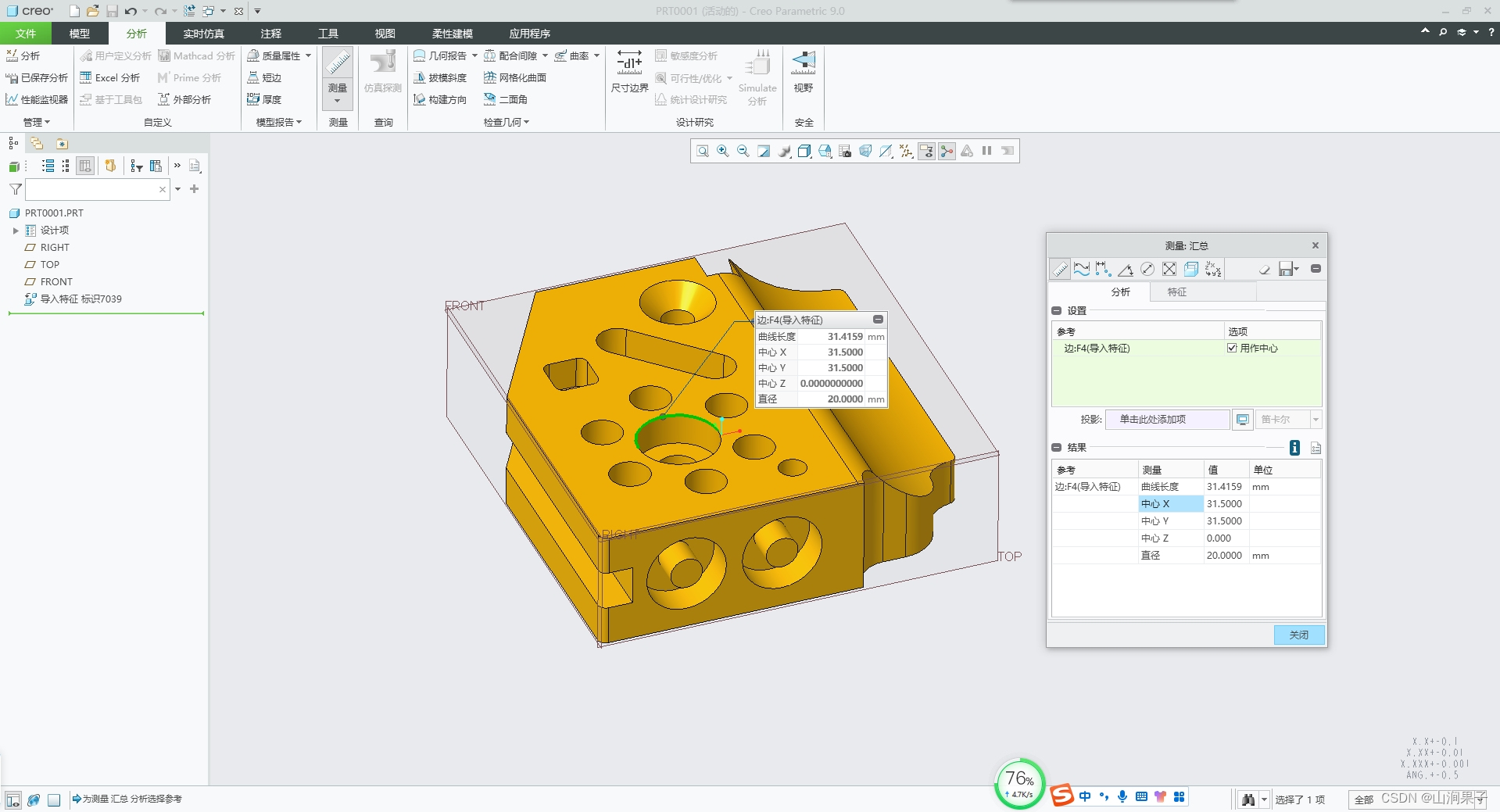

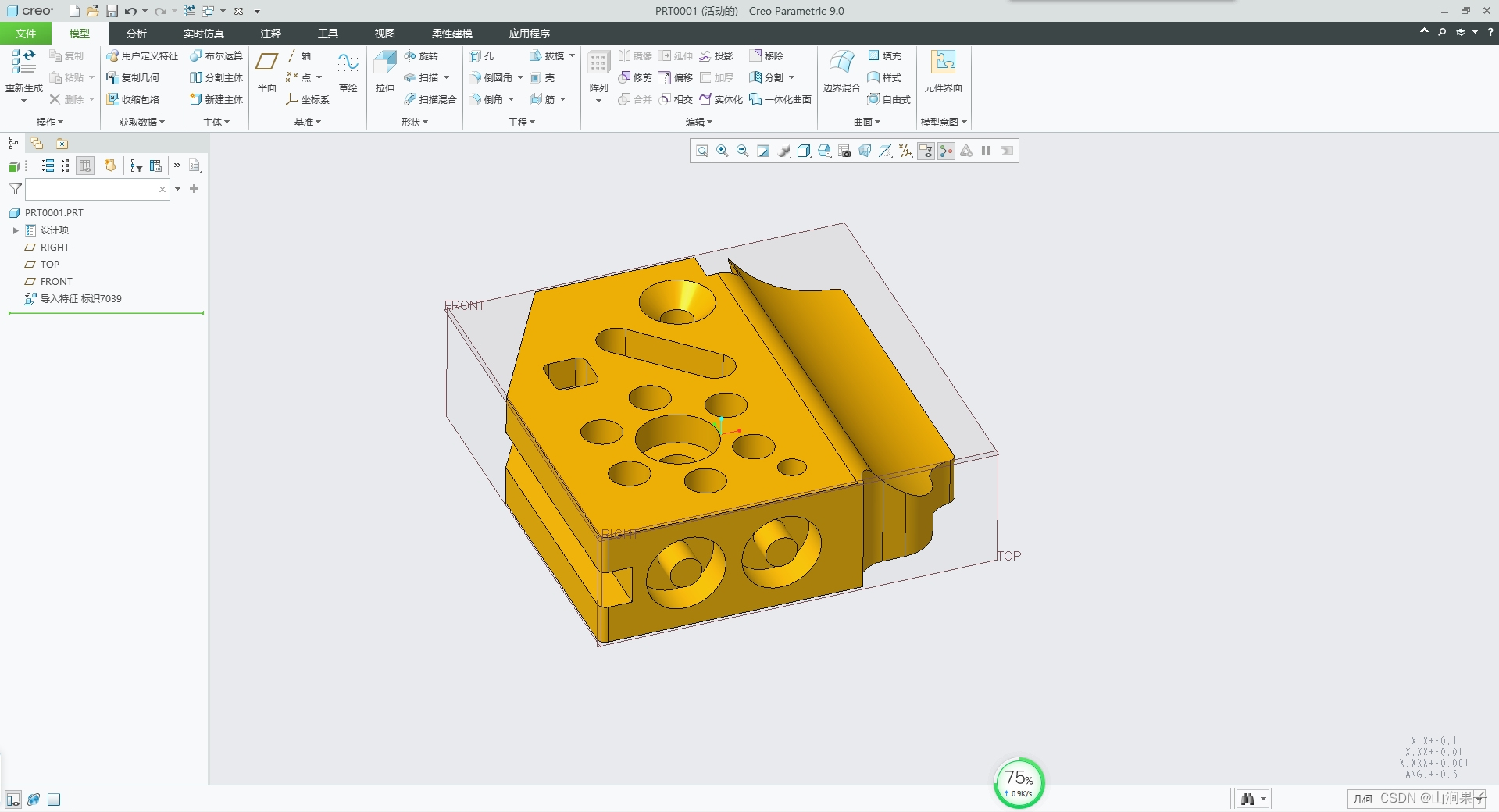

5. Ouvrez le modèle que vous venez d'exporter , Voir la relation entre le modèle et le système de coordonnées .
